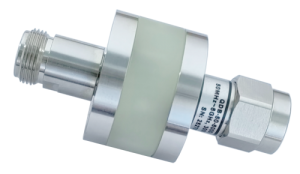

Blocchi CC ad alta tensione da 3 kV, 0,05-8 GHz

Un blocco CC ad alta tensione da 3 kV è un componente passivo fondamentale utilizzato nei circuiti ad alta frequenza, in grado di bloccare le componenti CC o a bassa frequenza durante la trasmissione di segnali ad alta frequenza e di resistere a tensioni CC fino a 3000 volt. La sua funzione principale è quella di "isolare la corrente continua", consentendo il passaggio dei segnali CA (come i segnali RF e a microonde) tramite il principio dell'accoppiamento capacitivo, impedendo al contempo il passaggio di componenti CC o interferenze a bassa frequenza, proteggendo così le apparecchiature sensibili a valle (come amplificatori, sistemi di antenne, ecc.) da danni causati da alta tensione CC. Di seguito vengono brevemente illustrate le sue caratteristiche e applicazioni:

Caratteristiche:

1. Copertura a banda ultralarga: supporta una gamma di frequenza da 0,05 a 8 GHz, compatibile con applicazioni multibanda dalle radiofrequenze a bassa frequenza alle microonde, soddisfacendo i requisiti complessi di trasmissione del segnale.
2. Elevata capacità di isolamento ad alta tensione: può sopportare una tensione continua di 3000 V, bloccando efficacemente le interferenze ad alta tensione e proteggendo le apparecchiature elettroniche di precisione dal rischio di guasti.
3. Bassa perdita di inserzione: la perdita di inserzione all'interno della banda passante è inferiore a 0,5 dB, garantendo un'efficienza di trasmissione pressoché nulla dei segnali ad alta frequenza.
4. Elevata stabilità: grazie all'utilizzo di supporti ceramici e materiali per elettrodi speciali, con buona stabilità termica, è adatto ad ambienti estremi.

Applicazioni:

1. Sistemi di difesa e radar: isolare l'alimentazione di polarizzazione ad alta tensione e la catena del segnale RF nei radar a schiera di fase per migliorare l'affidabilità del sistema.
2. Comunicazione satellitare: per prevenire la distorsione del segnale causata da scariche elettrostatiche ad alta tensione (ESD) delle apparecchiature di bordo.
3. Elettronica medicale: Utilizzata per l'isolamento del segnale di apparecchiature di diagnostica per immagini ad alta precisione (come la risonanza magnetica) al fine di evitare interferenze dovute alla deriva in corrente continua.
4. Esperimento di fisica delle alte energie: Protezione degli strumenti di monitoraggio dagli impulsi ad alta tensione negli acceleratori di particelle e in altri dispositivi.

Qualwave Inc. fornisce blocchi CC standard e ad alta tensione con una frequenza di lavoro fino a 110 GHz, ampiamente utilizzati in diversi settori. Questo articolo presenta un blocco CC ad alta tensione da 3 kV con una frequenza di lavoro di 0,05-8 GHz.
